363312

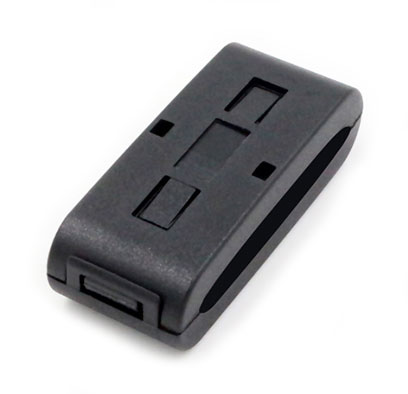

产品概述

品牌：国磁通GCT
品名：铁氧体磁环
产品适用线径：28.0mm
参考单重：12.5g
每箱包装数量：648 pcs
工作温度范围：-40℃ ~ 85℃
产品应用领域：游戏机、电脑，玩具、家用电器，办公设备、安监产品等
说明事项：可根据实际使用情况及线径粗细进行使用数量及绕线圈数的增加

363312 资料下载
  • EMI / EMC 对策用夹扣式铁氧体磁芯 363312 型 产品详细介绍资料

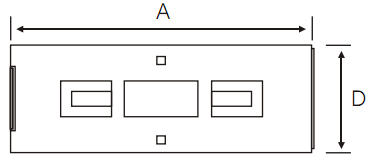

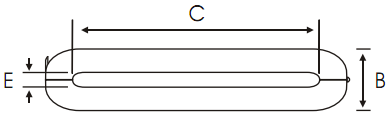

  • 产品平面图：





    产品尺寸：(mm)


    A B C D E
    36.0±1.00
    		  9.4±0.8
    		 28.0±1.0
    		 14.8±1.0
    		  2.0±0.5




    电气特性：


    AT 25MHZ
    		 25Ω MIN

    AT 100MHZ
    		 80Ω MIN


    测试仪器
    		 HP 4191A


    测试夹具
    		 HP 4286


    绕线方式
    		 0.65T.C.W*120mm*0.5TS


    测试温度
    		 25℃


    测试湿度
    		 65%


    参考单重：
    		 12.5g





    抽测数据：


    项目
    		 AT 25MHZ
    		 AT 100MHZ
    		 A B C D E
    参考值
    		 25Ω min
    		 80Ω min
    		 36.0±1.00
    		  9.4±0.8
    		 28.0±1.0
    		 14.8±1.0
    		  2.0±0.5
    1 29.62
    		 99.06
    		 36.12
    		 9.45
    		 28.12
    		 14.76
    		 2.04
    2 28.51
    		 98.45
    		 36.33
    		 9.42
    		 28.35
    		 14.82
    		 1.98
    3 36.06
    		 96.83
    		 36.52
    		 9.43
    		 28.27
    		 14.79
    		 2.11
    4 30.48
    		 102.32
    		 36.15
    		 9.38
    		 28.09
    		 14.81
    		 2.08
    5 32.13
    		 97.51
    		 36.33
    		 9.41
    		 28.14
    		 14.79
    		 2.06








    x-bar
    		 31.36 98.83 36.29 9.42 28.19 14.79
    		 2.05
    R 7.55 5.49 0.40 0.07 0.26 0.06 0.13





    参考的曲线图：






    材料特性：


    初始磁导率 µi±30%
    		 800
    		 矫顽力HC(A/m)
    		 20
    居里温度Tc (℃)
    		 >110
    		 比损耗因子 Tan ð/µi x 10-6
    		 16(0.1MHz)
    电阻率ρ(Ω•m)
    		 >105
    		 比温度系数 ɑ ð/γ x10-6
    		 5-10
    饱合磁通密度 Bs (MT)
    		 350(1600A/m)
    		 使用范围F MHz
    		 1-1000
    剩磁 Br (MT)
    		 200
    		 密度d g/cm3
    		 4.7





    构成主要成分：


    成份
    		 CAS 編號
    		 EC 编号
    		 比率
    Fe2O3
    		 1309-37-1
    		 215-168-2
    		 55.5%~73.5%
    ZnO
    		 1314-13-2
    		 215-222-5
    		 14%~22%
    MgO
    		 1309-48-4
    		 215-171-9
    		 1%~9%
    MnCO3
    		 598-62-9
    		 209-942-9
    		 1%~15%
    CuO
    		 1317-38-0
    		 215-269-1
    		 1%~8%
