361307

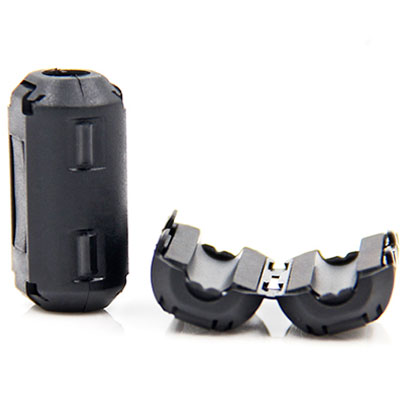

产品概述

品牌：国磁通GCT
品名：铁氧体磁环
产品适用线径：7.0mm
参考单重：11.1g
每箱包装数量：847 pcs
工作温度范围：-40℃ ~ 85℃
产品应用领域：游戏机、电脑，玩具、家用电器，办公设备、安监产品等
说明事项：可根据实际使用情况及线径粗细进行使用数量及绕线圈数的增加

361307 资料下载
  • EMI / EMC 对策用夹扣式铁氧体磁芯 361307型 产品详细介绍资料

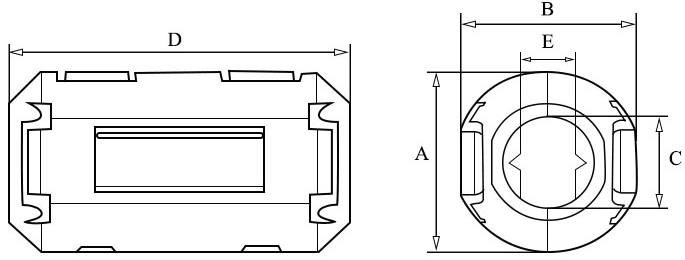

  • 产品平面图：




    产品尺寸：(mm)


    A B C D E
    16.5±1.00
    		 14.0±1.00
    		 7.0±0.80
    		 30.0±1.0
    		 3.0±0.8




    电气特性：


    AT 25MHZ
    		 62Ω MIN

    AT 100MHZ
    		 145Ω MIN


    测试仪器
    		 HP 4191A


    测试夹具
    		 HP 4286


    绕线方式
    		 0.65T.C.W*120mm*0.5TS


    测试温度
    		 25℃


    测试湿度
    		 65%


    参考单重：
    		 11.1g





    抽测数据：

    项目
    		 AT 25MHZ
    		 AT 100MHZ
    		 A B C D E
    参考值
    		 62Ω min
    		 145Ω min
    		 16.5±1.00
    		 14.0±1.00
    		 7.0±0.80
    		 30.0±1.0
    		  3.0±0.8
    1 76.38
    		 168.35
    		 16.52
    		 14.22
    		 7.02
    		 30.68
    		 2.93
    2 70.25
    		 159.62
    		 16.51
    		 14.25
    		 6.98
    		 30.58
    		 2.95
    3 71.34
    		 170.54
    		 16.47
    		 14.13
    		 7.03
    		 30.52
    		 2.98
    4 73.65
    		 166.58
    		 16.56
    		 14.21
    		 7.02
    		 30.72
    		 2.96
    5 70.58
    		 170.96
    		 16.49
    		 14.25
    		 6.89
    		 30.49
    		 2.95








    x-bar
    		 72.44 167.21 16.51
    		 14.21 6.99 30.60 2.95
    R
    		 6.13 11.34 0.09

    0.12

    		0.14 0.23 0.05




    参考的曲线图：






    材料特性：


    初始磁导率 µi±30%
    		 800
    		 矫顽力HC(A/m)
    		 20
    居里温度Tc (℃)
    		 >110
    		 比损耗因子 Tan ð/µi x 10-6
    		 16(0.1MHz)
    电阻率ρ(Ω•m)
    		 >105
    		 比温度系数 ɑ ð/γ x10-6
    		 5-10
    饱合磁通密度 Bs (MT)
    		 350(1600A/m)
    		 使用范围F MHz
    		 1-1000
    剩磁 Br (MT)
    		 200
    		 密度d g/cm3
    		 4.7




    构成主要成分：


    成份
    		 CAS 編號
    		 EC 编号
    		 比率
    Fe2O3
    		 1309-37-1
    		 215-168-2
    		 55.5%~73.5%
    ZnO
    		 1314-13-2
    		 215-222-5
    		 14%~22%
    MgO
    		 1314-13-2
    		 215-171-9
    		 1%~9%
    MnCO3
    		 598-62-9
    		 209-942-9
    		 1%~15%
    CuO
    		 1317-38-0
    		 215-269-1
    		 1%~8%
