3610052

产品概述

品牌：国磁通GCT
品名：铁氧体磁环
产品适用线径：5.0mm
参考单重：8.7g
每箱包装数量：660 pcs
工作温度范围：-40℃ ~ 85℃
产品应用领域：游戏机、电脑，玩具、家用电器，办公设备、安监产品等
说明事项：可根据实际使用情况及线径粗细进行使用数量及绕线圈数的增加

3610052 资料下载

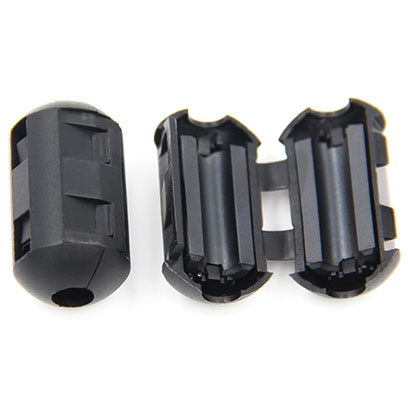

  • EMI / EMC 对策用夹扣式铁氧体磁芯 3610052型 产品详细介绍资料

  • 产品平面图：




    产品尺寸：(mm)

    A B C
    16.5±1.00
    		 29.5±1.00
    		 5.0±0.80


    电气特性：

    AT 25MHZ
    		 55Ω MIN

    AT 100MHZ
    		 132Ω MIN


    测试仪器
    		 HP 4191A


    测试夹具
    		 HP 4286


    绕线方式
    		 0.65T.C.W*120mm*0.5TS


    测试温度
    		 25℃


    测试湿度
    		 65%


    参考单重：
    		 8.7g




    抽测数据：

    项目
    		 AT 25MHZ
    		 AT 100MHZ
    		 A
    		 B C
    参考值
    		 55Ω min
    		 132Ω min
    		 16.5±1.00
    		 29.5±1.00
    		 5.0±0.80
    1 68.62
    		 159.64
    		 16.15
    		 29.48
    		 4.98
    2 60.13
    		 163.25
    		 15.97
    		 29.45
    		 4.98
    3 66.45
    		 158.41
    		 15.99
    		 29.45
    		 5.03
    4 63.74
    		 143.22
    		 16.05
    		 29.49
    		 4.99
    5 62.71
    		 166.84
    		 16.21 29.48
    		 5.05






    x-bar
    		 64.33 158.27 16.07 29.47 5.01
    R 8.49 23.62 0.24 0.04 0.07


    参考的曲线图：




    材料特性：

    初始磁导率 µi±30%
    		 800
    		 矫顽力HC(A/m)
    		 20
    居里温度Tc (℃)
    		 >110
    		 比损耗因子 Tan ð/µi x 10-6
    		 16(0.1MHz)
    电阻率ρ(Ω•m)
    		 >105
    		 比温度系数 ɑ ð/γ x10-6
    		 5-10
    饱合磁通密度 Bs (MT)
    		 350(1600A/m)
    		 使用范围F MHz
    		 1-1000
    剩磁 Br (MT)
    		 200
    		 密度d g/cm3
    		 4.7



    构成主要成分：

    成份
    		 CAS 編號
    		 EC 编号
    		 比率
    Fe2O3
    		 1309-37-1
    		 215-168-2
    		 55.5%~73.5%
    ZnO
    		 1314-13-2
    		 215-222-5
    		 14%~22%
    MgO
    		 1309-48-4
    		 215-171-9
    		 1%~9%
    MnCO3
    		 598-62-9
    		 209-942-9
    		 1%~15%
    CuO
    		 1317-38-0
    		 215-269-1
    		 1%~8%
