46100

产品概述

品牌：国磁通GCT

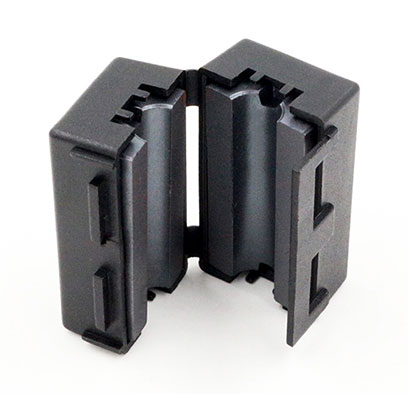

品名：铁氧体磁环
产品适用线径：10.0mm
参考单重：44.1g
每箱包装数量：400 pcs
工作温度范围：-40℃ ~ 85℃
产品应用领域：游戏机、电脑，玩具、家用电器，办公设备、安监产品等
说明事项：可根据实际使用情况及线径粗细进行使用数量及绕线圈数的增加

46100 资料下载
  • EMI / EMC 对策用夹扣式铁氧体磁芯 46100型 产品详细介绍资料

  • 产品平面图：





    产品尺寸：(mm)

    A B C D
    24.5±1.00
    		 23.0±1.0
    		 10.0±0.8
    		 32.5±1.0



    电气特性：

    AT 25MHZ
    		 68Ω MIN

    AT 100MHZ
    		 165Ω MIN


    测试仪器
    		 HP 4191A


    测试夹具
    		 HP 4286


    绕线方式
    		 0.65T.C.W*120mm*0.5TS


    测试温度
    		 25℃


    测试湿度
    		 65%


    参考单重：
    		 44.1g






    抽测数据：

    项目
    		 AT 25MHZ
    		 at 100MHZ
    		 A B C D
    参考值
    		 68Ω min
    		 165Ω min
    		 24.5±1.00
    		 23.0±1.0
    		10.0±0.8
    		32.5±1.0
    1 75.25
    		 210.21
    		 24.53
    		 23.21
    		 10.05
    		 32.52
    2 76.38
    		 220.23
    		 24.55
    		 23.22
    		 10.03
    		 32.53
    3 74.13
    		 219.15
    		 24.52
    		 23.19
    		 10.05
    		 32.51
    4 75.52
    		 217.64
    		 24.54
    		 23.17
    		 10.04
    		 32.55
    5 73.65
    		 216.25
    		 24.53
    		 23.18
    		 10.03
    		 32.53







    x-bar
    		 74.99 216.70 24.53
    		 23.19
    		 10.04
    		 32.53
    R 2.73 10.02 0.03 0.07 0.02 0.04

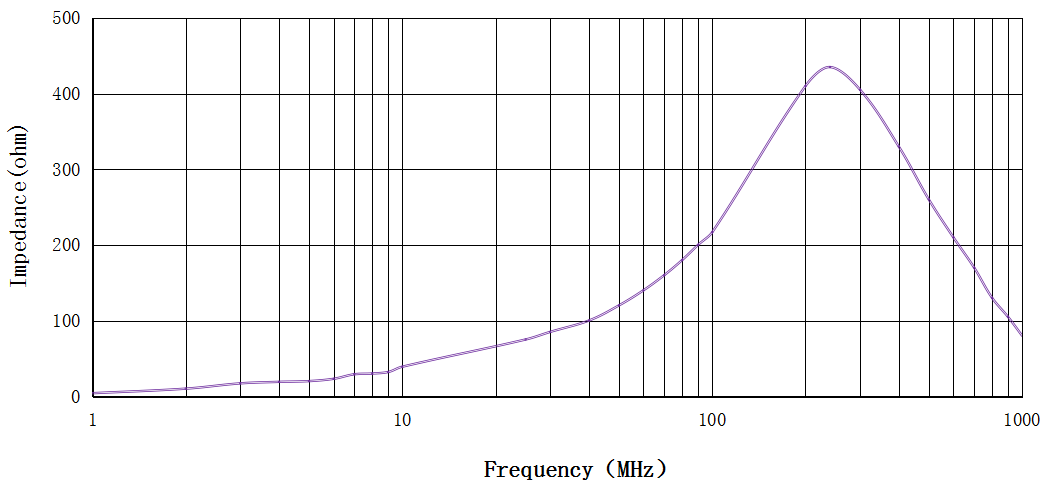

    参考的曲线图：





    材料特性：

    初始磁导率 µi±30%
    		 800
    		 矫顽力HC(A/m)
    		 20
    居里温度Tc (℃)
    		 >110
    		 比损耗因子 Tan ð/µi x 10-6
    		 16(0.1MHz)
    电阻率ρ(Ω•m)
    		 >105
    		 比温度系数 ɑ ð/γ x10-6
    		 5-10
    饱合磁通密度 Bs (MT)
    		 350(1600A/m)
    		 使用范围F MHz
    		 1-1000
    剩磁 Br (MT)
    		 200
    		 密度d g/cm3
    		 4.7



    构成主要成分：


    成份
    		 CAS 編號
    		 EC 编号
    		 比率
    Fe2O3
    		 1309-37-1
    		 215-168-2
    		 55.5%~73.5%
    ZnO
    		 1314-13-2
    		 215-222-5
    		 14%~22%
    MgO
    		 1309-48-4
    		 215-171-9
    		 1%~9%
    MnCO3
    		 598-62-9
    		 209-942-9
    		 1%~15%
    CuO
    		 1317-38-0
    		 215-269-1
    		 1%~8%
