产品概述

品牌：国磁通GCT

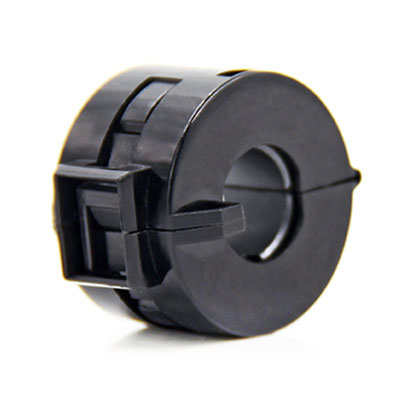

品名：铁氧体磁环
产品适用线径：12.0mm
参考单重：28.2g
每箱包装数量：400 pcs
工作温度范围：-40℃ ~ 85℃
产品应用领域：游戏机、电脑，玩具、家用电器，办公设备、安监产品等
说明事项：可根据实际使用情况及线径粗细进行使用数量及绕线圈数的增加

362411 资料下载
  • EMI / EMC 对策用夹扣式铁氧体磁芯 362411型 产品详细介绍资料

  • 产品平面图：




    产品尺寸：(mm)


    A B C D E
    28.0±1.00
    		 32.5±1.00
    		 12.0±1.0
    		 17.8±1.0
    		 24.0±1.0




    电气特性：


    at 25MHZ
    		 45Ω min

    at 100MHZ
    		 125Ω min


    测试仪器
    		 HP 4191A


    测试夹具
    		 HP 4286


    绕线方式
    		 0.65T.C.W*120mm*0.5TS


    测试温度
    		 25℃


    测试湿度
    		 65%


    参考单重：
    		 28.2g





    抽测数据：

    项目
    		 AT 25MHZ
    		 AT 100MHZ
    		 A B C D E
    参考值
    		 45Ω min
    		 125Ω min
    		 28.0±1.00
    		 32.5±1.00
    		 12.0±1.0
    		 17.8±1.0
    		 24.0±1.0
    1 58.45
    		 138.83
    		 27.96
    		 33.01
    		 12.05
    		 17.98
    		 24.15
    2 56.38
    		 141.35
    		 28.05
    		 32.98
    		 12.03
    		 17.95
    		 24.09
    3 57.12
    		 139.68
    		 27.99
    		 33.03
    		 12.05
    		 17.81
    		 24.11
    4 50.56
    		 140.15
    		 27.99
    		 33.02
    		 12.04
    		 17.81
    		 24.15
    5 62.45
    		 142.38
    		 28.09
    		 33.03
    		 12.03
    		 17.83
    		 24.12








    x-bar
    		 56.99 140.48 28.02 33.01
    		 12.04
    		 17.88 24.12
    R 11.89 3.55 0.13 0.05 0.02 0.17 0.06




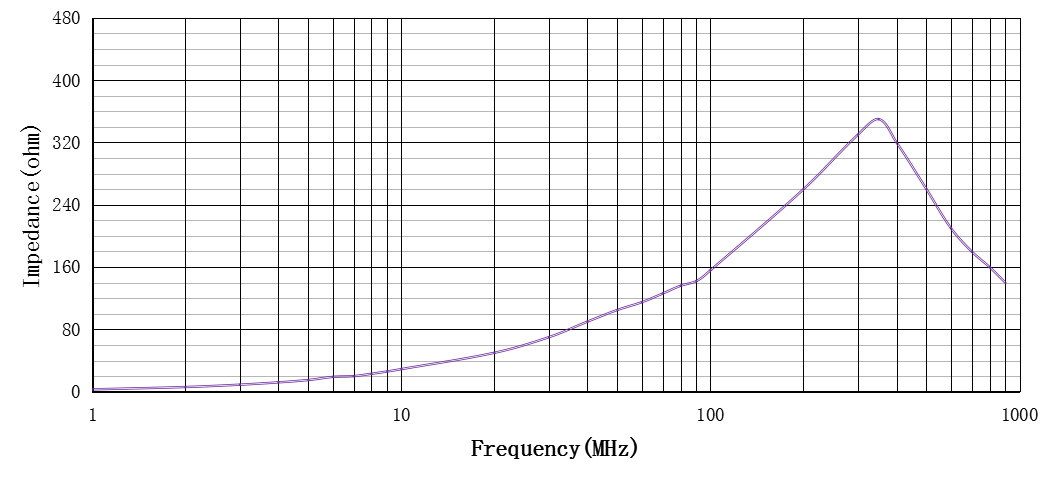

    参考的曲线图：







    材料特性：

    初始磁导率 µi±30%
    		 800
    		 矫顽力HC(A/m)
    		 20
    居里温度Tc (℃)
    		 >110
    		 比损耗因子 Tan ð/µi x 10-6
    		 16(0.1MHz)
    电阻率ρ(Ω•m)
    		 >105
    		 比温度系数 ɑ ð/γ x10-6
    		 5-10
    饱合磁通密度 Bs (MT)
    		 350(1600A/m)
    		 使用范围F MHz
    		 1-1000
    剩磁 Br (MT)
    		 200
    		 密度d g/cm3
    		 4.7




    构成主要成分：

    成份
    		 CAS 編號
    		 EC 编号
    		 比率
    Fe2O3
    		 1309-37-1
    		 215-168-2
    		 55.5%~73.5%
    ZnO
    		 1314-13-2
    		 215-222-5
    		 14%~22%
    MgO
    		 1309-48-4
    		 215-171-9
    		 1%~9%
    MnCO3
    		 598-62-9
    		 209-942-9
    		 1%~15%
    CuO
    		 1317-38-0
    		 215-269-1
    		 1%~8%
