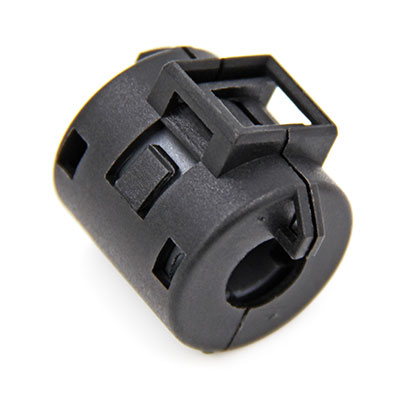

产品概述

品牌：国磁通GCT
品名：铁氧体磁环
产品适用线径：8mm
参考单重：13.5g
每箱包装数量：500 pcs
工作温度范围：-40℃ ~ 85℃
产品应用领域：游戏机、电脑，玩具、家用电器，办公设备、安监产品等
说明事项：可根据实际使用情况及线径粗细进行使用数量及绕线圈数的增加

361608 资料下载
  • EMI / EMC 对策用夹扣式铁氧体磁芯 361608型 产品详细介绍资料

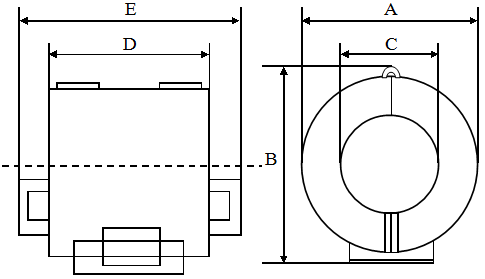

  • 产品平面图：





    产品尺寸：(mm)


    A B C D E
    19.5±1.00
    		 23.0±1.00
    		  8.0±0.80
    		 19.5±1.0
    		 26.0±1.0



    电气特性：


    AT 25MHZ
    		 48Ω MIN

    AT 100MHZ
    		 115Ω MIN


    测试仪器
    		 HP 4191A


    测试夹具
    		 HP 4286


    绕线方式
    		 0.65T.C.W*120mm*0.5TS


    测试温度
    		 25℃


    测试湿度
    		 65%


    单重：





    抽测数据：


    项目
    		 AT 25MHZ
    		 AT 100MHZ
    		 A B C D E
    参考值
    		 48Ω min
    		 115Ω min
    		 19.5±1.00
    		 23.0±1.00
    		 8.0±0.80
    		 19.5±1.0
    		 26.0±1.0
    1 60.13
    		 139.62
    		 19.55
    		 23.08
    		 8.12
    		 19.48
    		 26.12
    2 59.62
    		 140.78
    		 19.63
    		 23.12
    		 8.09
    		 19.53
    		 26.15
    3 57.35
    		 145.51
    		 19.48
    		 23.09
    		 8.08
    		 19.62
    		 26.13
    4 56.45
    		 138.56
    		 19.52 23.11
    		 8.13
    		 19.49
    		 26.13
    5 55.57
    		 142.24
    		 19.46
    		 23.07
    		 8.06
    		 19.52
    		 26.15








    x-bar
    		 57.82 141.34 19.53 23.09
    		 8.10 19.53 26.14
    R 4.56 6.95 0.17 0.05 0.07 0.14 0.03





    参考的曲线图：






    材料特性：

    初始磁导率 µi±30%
    		 800
    		 矫顽力HC(A/m)
    		 20
    居里温度Tc (℃)
    		 >110
    		 比损耗因子 Tan ð/µi x 10-6
    		 16(0.1MHz)
    电阻率ρ(Ω•m)
    		 >105
    		 比温度系数 ɑ ð/γ x10-6
    		 5-10
    饱合磁通密度 Bs (MT)
    		 350(1600A/m)
    		 使用范围F MHz
    		 1-1000
    剩磁 Br (MT)
    		 200
    		 密度d g/cm3
    		 4.7




    构成主要成分：

    成份
    		 CAS 編號
    		 EC 编号
    		 比率
    Fe2O3
    		 1309-37-1
    		 215-168-2
    		 55.5%~73.5%
    ZnO
    		 1314-13-2
    		 215-222-5
    		 14%~22%
    MgO
    		 1309-48-4
    		 215-171-9
    		 1%~9%
    MnCO3
    		 598-62-9
    		 209-942-9
    		 1%~15%
    CuO
    		 1317-38-0
    		 209-942-9
    		 1%~8%
