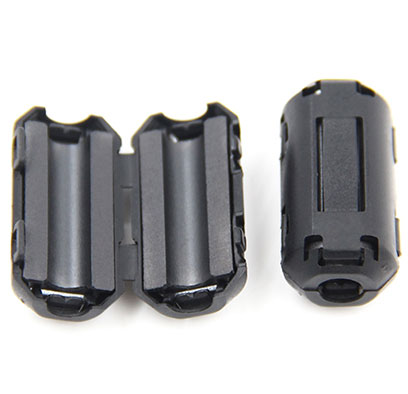

361005

产品概述

品牌：国磁通GCT
品名：铁氧体磁环
产品适用线径：5.0mm
参考单重：6.3g
每箱包装数量：1144 pcs
工作温度范围：-40℃ ~ 85℃
产品应用领域：游戏机、电脑，玩具、家用电器，办公设备、安监产品等
说明事项：可根据实际使用情况及线径粗细进行使用数量及绕线圈数的增加

361005 资料下载
  • EMI / EMC 对策用夹扣式铁氧体磁芯 361005型 产品详细介绍资料

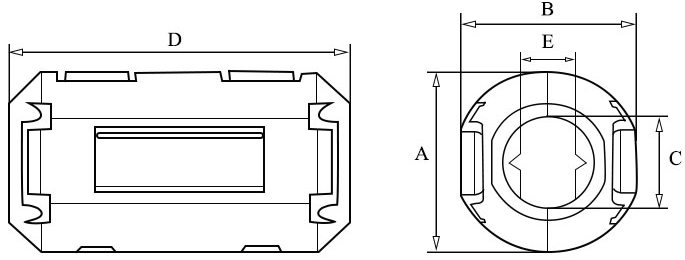

  • 产品平面图：




    产品尺寸：(mm)

    A B C D E
    13.0±1.00
    		 11.8±1.00
    		 5.0±0.80
    		 25.2±1.0
    		 2.5±0.8



    电气特性：

    AT 25MHZ
    		 62Ω MIN

    AT 100MHZ
    		 103Ω MIN


    测试仪器
    		 HP 4191A


    测试夹具
    		 HP 4286


    绕线方式
    		 0.65T.C.W*120mm*0.5TS


    测试温度
    		 25℃


    测试湿度
    		 65%


    参考单重：
    		 6.3g





    抽测数据：

    项目
    		 AT 25MHZ
    		 AT 100MHZ
    		 A
    		 B
    		 C
    		 D
    		 E
    参考值
    		 62Ω min
    		 103Ω min
    		 13.0±1.00
    		 11.8±1.00
    		 5.0±0.80
    		 25.2±1.0
    		  2.5±0.8
    1 75.45
    		 169.87
    		 12.98
    		 12.03
    		 5.08
    		 25.19
    		 2.35
    2 70.38
    		 163.42
    		 13.06
    		 12.02
    		 5.05
    		 25.24
    		 2.21
    3 71.36
    		 150.15
    		 12.87
    		 12.05
    		 5.09
    		 25.18
    		 2.28
    4 69.52
    		 158.64
    		 12.99
    		 11.96
    		 5.11
    		 25.38
    		 2.19
    5 74.95
    		 161.51
    		 13.07
    		 12.01
    		 5.06
    		 25.06
    		 2.22








    x-bar
    		 72.33
    		 160.72
    		 12.99
    		 12.01
    		 5.08
    		 25.21
    		 2.25
    R
    		 5.93
    		 19.72
    		 0.20
    		 0.09
    		 0.06
    		 0.32
    		 0.16




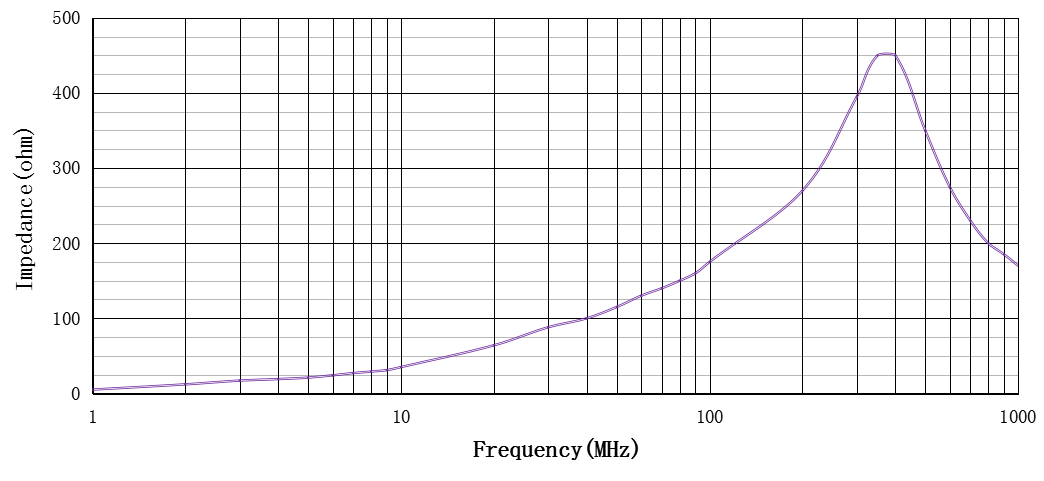

    参考的曲线图：






    材料特性：

    初始磁导率 µi±30%
    		 800
    		 矫顽力HC(A/m)
    		 20
    居里温度Tc (℃)
    		 >110
    		 比损耗因子 Tan ð/µi x 10-6
    		 16(0.1MHz)
    电阻率ρ(Ω•m)
    		 >105 比温度系数 ɑ ð/γ x10-6
    		 5-10
    饱合磁通密度 Bs (MT)
    		 350(1600A/m)
    		 使用范围F MHz
    		 1-1000
    剩磁 Br (MT)
    		 200
    		 密度d g/cm3
    		 4.7




    构成主要成分：

    成份
    		 CAS 編號
    		 EC 编号
    		 比率
    Fe2O3
    		 1309-37-1
    		 215-168-2
    		 55.5%~73.5%
    ZnO
    		 1314-13-2
    		 215-222-5
    		 14%~22%
    MgO
    		 1309-48-4
    		 215-171-9
    		 1%~9%
    MnCO3
    		 598-62-9
    		 209-942-9
    		 1%~15%
    CuO
    		 1317-38-0
    		 215-269-1
    		 1%~8%
