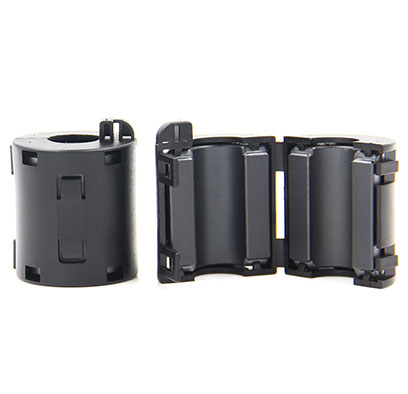

362613

产品概述

品牌：国磁通GCT
品名：铁氧体磁环
产品适用线径：13.0mm
参考单重：61.7g
每箱包装数量：224 pcs
工作温度范围：-40℃ ~ 85℃
产品应用领域：游戏机、电脑，玩具、家用电器，办公设备、安监产品等
说明事项：可根据实际使用情况及线径粗细进行使用数量及绕线圈数的增加

362613 资料下载
  • EMI / EMC 对策用夹扣式铁氧体磁芯 362613型 产品详细介绍资料

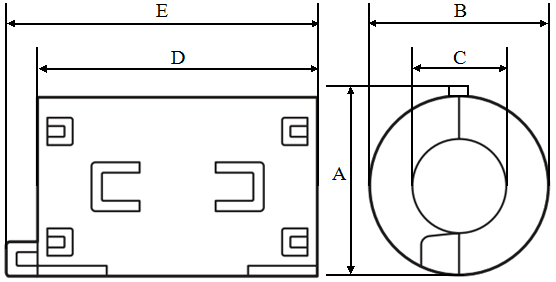

  • 产品平面图：





    产品尺寸：(mm)


    A B C D E
    30.0±1.00
    		 30.0±1.00
    		 13.0±1.0
    		 34.0±1.0
    		 34.0±1.0



    电气特性：


    AT 25MHZ
    		 94Ω MIN

    AT 100MHZ
    		 190Ω MIN


    测试仪器
    		 HP 4191A


    测试夹具
    		 HP 4286


    绕线方式
    		 0.65T.C.W*120mm*0.5TS


    测试温度
    		 25℃


    测试湿度
    		 65%


    参考单重：
    		 61.7g





    抽测数据：


    项目
    		 AT 25MHZ
    		 AT 100MHZ
    		 A
    		 B C D E
    参考值
    		 94Ω MIN
    		 190Ω MIN
    		 30.0±1.00
    		 30.0±1.00
    		 13.0±1.0
    		 34.0±1.0
    		 39.0±1.0
    1 104.45
    		 220.15
    		 30.32
    		 30.13
    		 12.97
    		 34.64
    		 38.78
    2 107.62
    		 230.46
    		 30.54
    		 29.86
    		 12.98
    		 34.57
    		 38.99
    3 109.38
    		 228.89
    		 30.48
    		 30.08
    		 12.97
    		 34.52
    		 38.56
    4 110.21
    		 230.13
    		 30.51
    		 30.42
    		 13.01
    		 34.51
    		 38.59
    5 103.86
    		 229.18
    		 30.39
    		 30.15
    		 12.97
    		 35.29
    		 38.62








    x-bar
    		 107.10 227.76 30.45 30.13 12.98 34.71 38.71
    R 6.35 10.31 0.22 0.56 0.04 0.78 0.43




    参考的曲线图：







    材料特性：

    初始磁导率 µi±30%
    		 800
    		 矫顽力HC(A/m)
    		 20
    居里温度Tc (℃)
    		 >110
    		 比损耗因子 Tan ð/µi x 10-6
    		 16(0.1MHz)
    电阻率ρ(Ω•m)
    		 >105
    		 比温度系数 ɑ ð/γ x10-6
    		 5-10
    饱合磁通密度 Bs (MT)
    		 350(1600A/m)
    		 使用范围F MHz
    		 1-1000
    剩磁 Br (MT)
    		 200
    		 密度d g/cm3
    		 4.7





    构成主要成分：

    成份
    		 CAS 編號
    		 EC 编号
    		 比率
    Fe2O3
    		 1309-37-1
    		 215-168-2
    		 55.5%~73.5%
    ZnO
    		 1314-13-2
    		 215-222-5
    		 14%~22%
    MgO
    		 1309-48-4
    		 215-171-9
    		 1%~9%
    MnCO3
    		 598-62-9
    		 209-942-9
    		 1%~15%
    CuO
    		 1317-38-0
    		 215-269-1
    		 1%~8%
