362013

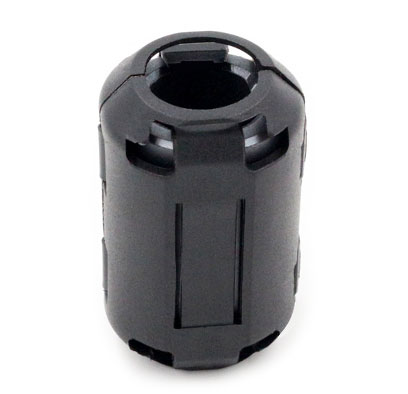

产品概述

品牌：国磁通GCT
品名：铁氧体磁环
产品适用线径：11.5mm
参考单重：27.4g
每箱包装数量：350 pcs
工作温度范围：-40℃ ~ 85℃
产品应用领域：游戏机、电脑，玩具、家用电器，办公设备、安监产品等
说明事项：可根据实际使用情况及线径粗细进行使用数量及绕线圈数的增加

362013 资料下载
  • EMI / EMC 对策用夹扣式铁氧体磁芯 362013型 产品详细介绍资料

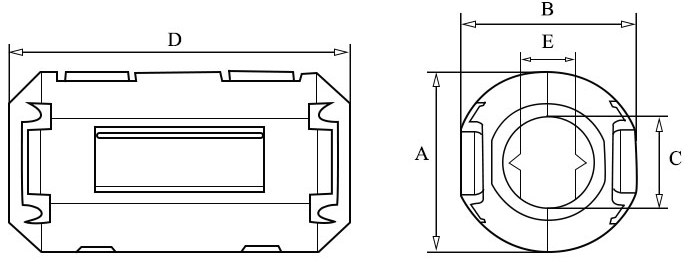

  • 产品平面图：





    产品尺寸：(mm)


    A B C D E
    23.5±1.00
    		 22.5±1.00
    		 13.5±1.0
    		 36.0±1.0
    		 10.5±1.0




    电气特性：


    AT 25MHZ
    		 65Ω MIN

    AT 100MHZ
    		 150Ω MIN


    测试仪器
    		 HP 4191A


    测试夹具
    		 HP 4286


    绕线方式
    		 0.65T.C.W*120mm*0.5TS


    测试温度
    		 25℃


    测试湿度
    		 65%


    参考单重：
    		 27.4g






    抽测数据：

    项目
    		 AT 25MHZ
    		 AT 100MHZ
    		 A B C D E
    参考值
    		 65Ω min
    		 150Ω min
    		 23.5±1.00
    		 22.5±1.00
    		 13.5±1.0
    		 36.0±1.0
    		 10.5±1.0
    1 72.05
    		 155.45
    		 23.52
    		 22.46
    		 13.77
    		 36.48
    		 10.43
    2 71.37
    		 155.98
    		 23.46
    		 22.39
    		 13.71
    		 36.47
    		 10.42
    3 70.98
    		 162.16
    		 23.31
    		 22.51
    		 13.68
    		 36.49
    		 10.38
    4 72.46
    		 158.96
    		 23.49
    		 22.48
    		 13.65
    		 36.42
    		 10.45
    5 75.15
    		 165.38
    		 23.48
    		 22.46
    		 13.67
    		 36.48
    		 10.46








    x-bar
    		 72.40 159.59 23.45 22.46
    		 13.70 36.47
    		 10.43
    R 4.17 9..93 0.21 0.12 0.12 0.07 0.08




    参考的曲线图：







    材料特性：

    初始磁导率 µi±30%
    		 800
    		 矫顽力HC(A/m)
    		 20
    居里温度Tc (℃)
    		 >110
    		 比损耗因子 Tan ð/µi x 10-6
    		 16(0.1MHz)
    电阻率ρ(Ω•m)
    		 >105
    		 比温度系数 ɑ ð/γ x10-6
    		 5-10
    饱合磁通密度 Bs (MT)
    		 350(1600A/m)
    		 使用范围F MHz
    		 1-1000
    剩磁 Br (MT)
    		 200
    		 密度d g/cm3
    		 4.7





    构成主要成分：


    成份
    		 CAS 編號
    		 EC 编号
    		 比率
    Fe2O3
    		 1309-37-1
    		 215-168-2
    		 55.5%~73.5%
    ZnO
    		 1314-13-2
    		 215-222-5
    		 14%~22%
    MgO
    		 1309-48-4
    		 215-171-9
    		 1%~9%
    MnCO3
    		 598-62-9
    		 209-942-9
    		 1%~15%
    CuO
    		 1317-38-0
    		 215-269-1
    		 1%~8%
