361609

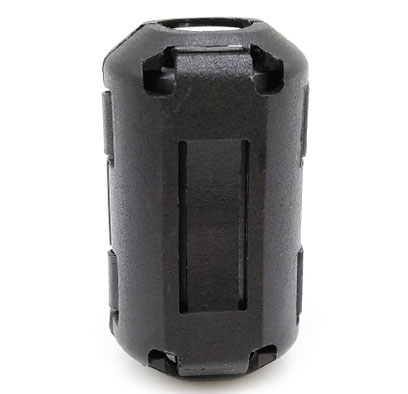

产品概述

品牌：国磁通GCT
品名：铁氧体磁环
产品适用线径：9.0mm
参考单重：20.7g
每箱包装数量：400 pcs
工作温度范围：-40℃ ~ 85℃
产品应用领域：游戏机、电脑，玩具、家用电器，办公设备、安监产品等
说明事项：可根据实际使用情况及线径粗细进行使用数量及绕线圈数的增加

361609 资料下载
  • EMI / EMC 对策用夹扣式铁氧体磁芯 361609型 产品详细介绍资料

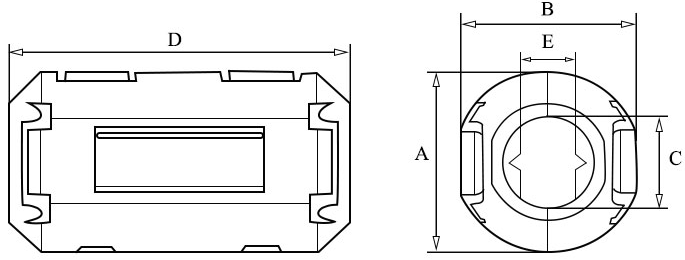

  • 产品平面图：



    产品尺寸：(mm)


    A B C D E
    19.5±1.00
    		 18.0±1.00
    		  9.0±0.8
    		 35.0±1.0
    		 5.5±0.8



    电气特性：


    AT 25MHZ
    		 59Ω MIN

    AT 100MHZ
    		 130Ω MIN


    测试仪器
    		 HP 4191A


    测试夹具
    		 HP 4286


    绕线方式
    		 0.65T.C.W*120mm*0.5TS


    测试温度
    		 25℃


    测试湿度
    		 65%


    参考单重：
    		 20.7g





    抽测数据：

    项目
    		 AT 25MHZ
    		 AT 100MHZ
    		 A B C D E
    参考值
    		 59Ω min
    		 130Ω min
    		 19.5±1.00
    		 18.0±1.00
    		 9.0±0.8
    		 35.0±1.0
    		 5.5±0.8
    1 64.38
    		 182.85
    		 19.42
    		 18.78
    		 8.89
    		 35.21
    		 5.42
    2 65.13
    		 179.63
    		 19.51
    		 18.65
    		 8.92
    		 35.33
    		 5.36
    3 63.29
    		 188.42
    		 19.41
    		 18.82
    		 8.88
    		 35.24
    		 5.42
    4 64.96
    		 195.51
    		 19.39
    		 18.73
    		 8.95
    		 35.27
    		 5.38
    5 65.55
    		 186.65
    		 19.52
    		 18.81
    		 8.93
    		 35.26
    		 5.43








    x-bar
    		 64.66 186.61 19.45 18.76 8.91 35.26
    		 5.40
    R 2.26 15.88 0.13 0.17 0.12 0.12 0.07




    参考的曲线图：





    材料特性：

    初始磁导率 µi±30%
    		 800
    		 矫顽力HC(A/m)
    		 20
    居里温度Tc (℃)
    		 >110
    		 比损耗因子 Tan ð/µi x 10-6
    		 16(0.1MHz)
    电阻率ρ(Ω•m)
    		 >105
    		 比温度系数 ɑ ð/γ x10-6
    		 5-10
    饱合磁通密度 Bs (MT)
    		 350(1600A/m)
    		 使用范围F MHz
    		 1-1000
    剩磁 Br (MT)
    		 200
    		 密度d g/cm3
    		 4.7




    构成主要成分：

    成份
    		 CAS 編號
    		 EC 编号
    		 比率
    Fe2O3
    		 1309-37-1
    		 215-168-2
    		 55.5%~73.5%
    ZnO
    		 1314-13-2
    		 215-222-5
    		 14%~22%
    MgO
    		 1309-48-4
    		 215-171-9
    		 1%~9%
    MnCO3
    		 598-62-9
    		 209-942-9
    		 1%~15%
    CuO
    		 1317-38-0
    		 215-269-1
    		 1%~8%
